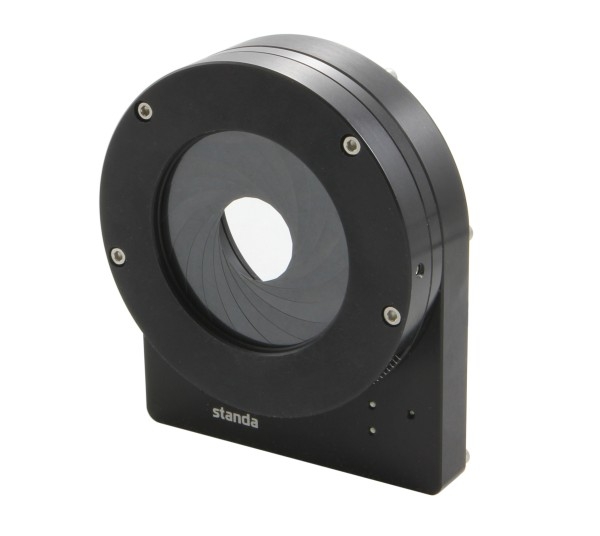

8MID40-70 - motorisierte Irisblende 1,5-50mm

Produktinformationen "8MID40-70 - motorisierte Irisblende 1,5-50mm"

Die motorisierten Irisblenden der 8MID10-40 Baureihe sind für Anwendungen mit kleinen Platzbedarfkonstruiert worden. Durch einen Mikroschrittmotor werden Öffnungszeiten von 2 sec bei höchster Präzision realisiert. Zwei Endschalter begrenzen die Bewegung in den Endlagen. Ein variables Design erlaubt den Einsatz unterschiedlicher Irisblenden und somit eine Anpassung an idiviudelle Lösungen.


Die verfügbaren Blendengrößen entnehmen Sie bitte dem technischen Datenblatt (bitte bei Bestellung unter Bemerkung angeben).


Technische Daten

Schliessgeschwindigkeit2 s (min. - max.)
Maximale Apertur50 mm ( Blendenabhängig )
minimale Apterur1,5 mm ( Blendenabhängig )
Verfügbare Blendenbeschichtung

AR ( Antirefelx bis 180°C )

N   ( Federstahl geschwärzt bis 250° )

H   ( Edelstahl bis 400°C )

Endschalter2 Mikroschalter, pushed is closed
Motor2-Phasen Schrittmotor, bipolar
Spannung5 V
Phasenstrom0,2....0,5 A
Phasenwiderstand10±10% Ohm
Iduktivität3 mH
Schrittmoment60 mNm
Haltemoment49 mNm
Übersetzung50:1
Schritte / Umdr.1000 (0,36°)
Empfohlener Controller 8SMC5-USB
Empfohlenes Netzteil8PS12-1,5-4




Verfügbaren Blendengrößen - bitte bei Bestellung angeben

ModelIrisblendeMax. Apertur [mm]Min.Apertur [mm]Auflösung [Schritte / mm]

8MID30-1.5-H

10IBS43-30-1.5-H

30

1.5

125

8MID30-1.5-N

10IBS43-30-1.5-N

30

1.5

125

8MID34-2-AR

10IBS49-34-2-AR

34

2

111

8MID34-2-H

10IBS49-34-2-H

34

2

111

8MID36-2.5-N

10IBS50-36-2.5-N

36

2.5

106

8MID37-2.5-N

10IBS53-37-2.5-N

37

2.5

100

8MID40-2.5-N

10IBS60-40-2.5-N

40

2.5

90

8MID42-2.5-N

10IBS58-42-2.5-N

42

2.5

91

8MID45-2.5-H

10IBS64-45-2.5-H

45

2.5

84

8MID45-2.5-N

10IBS64-45-2.5-N

45

2.5

84

8MID50-2.5-N

10IBS70-50-2.5-N

50

2.5

75




Für Fragen stehen wir Ihnen gerne zur Verfügung Tel: 0800-7468664

Produktgalerie überspringen

Weitere Ausführungen

8MID10-40 - Irisblende motorisiert ( diverse Größen )

Motorisierte Irisblende  Die motorisierten Irisblenden der 8MID10-40 Baureihe sind für Anwendungen mit kleinen Platzbedarfkonstruiert worden. Durch einen Mikroschrittmotor werden Öffnungszeiten von 2 sec bei höchster Präzision realisiert. Zwei Endschalter begrenzen die Bewegung in den Endlagen.Ein variables Design erlaubt den Einsatz unterschiedlicher Irisblenden und somit eine Anpassung an idiviudelle Lösungen.Die verfügbaren Blendengrößen entnehmen Sie bitte dem technischen Datenblatt (Bitte bei Bestellung unter Bemerkung angeben).SpezifikationenSchließgeschwindigkeit (Min to Max)1,2 sApertur0,5 - 27 mmBlendengrößevariabelÜbersetzung50:1Endschalter2 mechanisch,pushed is closedMotorModelPG15/50AnsteuerungbipolarSpanung5 VPhasenstrom0,2 - 0,5 APhasenwiderstand10±10% OhmInduktivität3 mHSchritmoment60 mNmHaltemoment0,049 NmGetriebe50:1Schritte / Umdr.1000 (0,36°)Empfohlener Controller8SMC5-USB

Preis auf Anfrage
