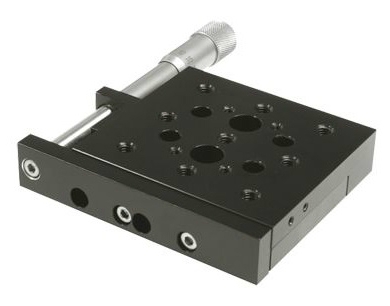

7T68-25TM - Verschiebetisch

217,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644610019
  • 9031908590/LT
Gespiegelte (rechtshändige) Version des  7T68-25T  Translationstisches mit... mehr
Produktinformationen "7T68-25TM - Verschiebetisch"

Gespiegelte (rechtshändige) Version des 7T68-25T Translationstisches mit Seitenantrieb

Stabiler Translationstisch zum Aufbau variabler 1, 2 oder 3 Achsysteme.

Ein durchdachtes Raster von M4, M6 und Durchgangslöcher fürZylinderschrauben ermöglichen die Kombination mit einer Vielzahl anderer Tische und Systeme. Die Plattform ist durch Federn vorgespannt und kann senkrecht verwendet werden.


Spezifikationen

BeschreibungVerschiebetisch
AusführungSeitenantrieb, rechtshändig
Verfahrweg25 mm
AntriebMikrometerschraube
Ablesegenauigkeit10 µm
Gewindesteigung0,5 mm/Umdr.
Einstellsensitivität1 µm
LagerKugel, käfiggeführt
Winkelabweichung<200 µRad
Führungsgenauigkeit2 µm
Belastbarkeit

horiz. 20 kg

vert. 5 kg

MaterialAluminium, schwarz eloxiert
Gewicht0,4 kg
ArretierbarNein
X-Y KombinationDirekt
X-Z KombinationVia 2AB67-25AL


Vakuum-kompatible Version aus Edelstahl verfügbar.
