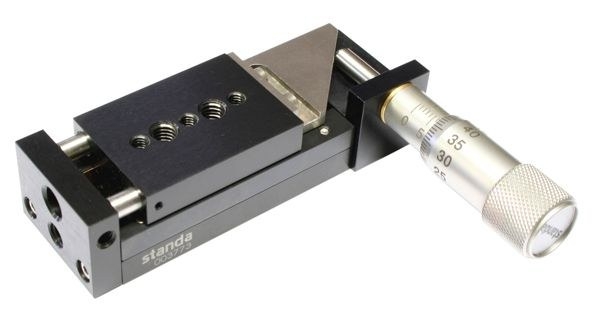

Baugleich zum 7T173-10 wurde die T-Version dieses Tisches mit einer 90° Umlenkung ergänzt. Insbesondere bei x-y Anwendungen ermöglicht dieser Aufbau eine einfache Bedienung von der Seite.
Beschreibung
Verschiebetisch
Eigenschaften
90°-Umlenkung
Material
Aluminium
Verfahrweg
10mm
Anzahl der Stellschrauben
1
Gewindesteigung in mm/Umdreh.
0,5
Einstellsensitivität
1µm
Ablesegenauigkeit
20µm
Max. Belastung horiz.
100N
Max. Belastung vert.
50N
Gewicht
0,18kg
Lager
Kugel, käfiggeführt
Anzahl der Achsen
1
xy-Verbindung
2CP173
x-z Verbindung
2AB173-20
