8MTF-200-4247 - Motorisierter XY Scanning Translationstisch

Preis auf Anfrage



  • 644616476
  • 9031908590/LT
Der motorisierte XY-Mikroskoptisch ist ideal für transmissive und reflektive... mehr
Produktinformationen "8MTF-200-4247 - Motorisierter XY Scanning Translationstisch"

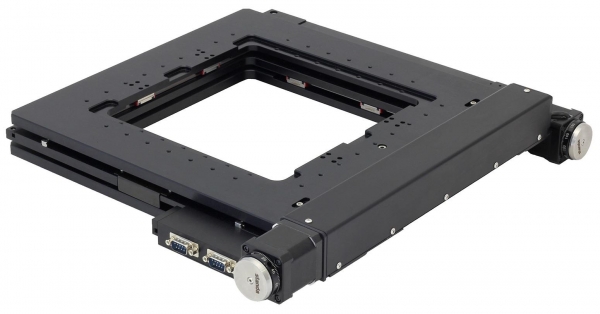

Der motorisierte XY-Mikroskoptisch ist ideal für transmissive und reflektive Bildverarbeitungsanwendungen sowie für Prozesse, bei denen von oben und unten auf die Probe zugegriffen werden muss. Durch das extrem flache und kompakte Design kann der 8MTF-200 in viele verschiedene Abtastsysteme integriert und auf den meisten gängigen Mikroskopplattformen montiert werden.



  • Entwickelt für eine sanfte und präzise Bewegung
  • 200 x 200 mm Verfahrbereich
  • Apertur 205x205 mm
  • Kalibriertes Führungssystem
  • Ultrapräzise Umlauf-Linearschienen und Laufwageneinheiten
  • Sehr Flaches Profil
  • Benutzerdefinierte Adapter sind auf Anfrage erhältlich



Spezifikationen

Verfahrweg200 x 200 mm
Antriebsspindelsteigung2 mm
Auflösung (Vollschritt)10 µm (Mikroschrittbetrieb möglich)
Positionsgenauigkeit

±8 µm

Orthogonalität<15 arcsec
WiederholbarkeitUnidirektional: ±0,5 µm
Bidirektional : 2 µm
Geradlinigkeit12 µm
Nicken±100 µrad
Gieren±30 µrad
Rollen±30 µrad
SpielNull
Max. Geschwindigkeit30 mm/s (bei Last 4 kg)
Max. Beschleunigung150 mm/s2 (bei Last 4 kg)
BelastbarkeitHorizontal 8 kg
Moving Mass9,5 kg
MaterialAluminium, schwarz eloxiert
MotoranschlussDB9(M)
Endschalter

Hall-Sensoren, 4 Stück, VDC = 5...24,

pushed is open

Gewicht11,8 kg
Schrittmotor
Ausführungbipolar
Vollschritte/U200 (1,8°)
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3,2 Ohm ±10%
Indiktivität6 mH ±20%
Haltemoment0,25 Nm
Drehmoment15,5 mNm
Kabellänge2 m (weitere auf Anfrage)
Empfohlener Controller8SMC5-USB-B9-2
Empfohlenes 8PS36-4,4-4
