Miniatur FlipspiegelDer 5F23 ist der kleine Bruder der 5F21-Serie und findet dort Einsatz, wo Platz Mangelware ist. Mit einer Repositionierbarkeit von 20µrad und einer Einstellsensitivität von 8 Bogensekunden bietet er höchste Präzision bei gutem Bedienkompfort. Der Spiegelhalter lässt sich bei Bedarf bequem aus dem Strahlengang klappen.SpezifikationenClear edge designFeingewinde: M4x0.25Verstellbereich: 9°Einstellsensitivität: 8 arcsecRepositionierbarkeit: 20 µrad Material: Aluminium, schwarz eloxiert
Kinematischer "side-drive" OptikpositioniererDie Optikhalter dieser Serie unterscheiden sich in erster Linie durch die Anzahl der montierbaren Optiken und durch die Art der verwendeten Feder. Die justierbare Einheit wird durch Topdrive-Feinjustageschrauben präzise bewegt.Einstellschrauben einseitig ausgerichtet (oben). Ideal für dichte optische Aufbauten.SpezifikationenOptikendurchmesser: Ø=25.4 mmOptikdicke: =10.5 mmFreie Apertur: 23 mmFeingewinde: M6x0.25Einstellbereich: ±2.5°Empfindlichkeit: 3 arcsecGewicht: 0,13 kg
Mit einer Einstellsensitivität von nur 10 Bogensekunden ist der kleine Positionierer auch großen Aufgaben gewachsen. Schlichtes Design variabler Aufbau bei hoher Präzision machen diesen kostengünstigen Optikhalter nicht nur für den OEM Bereich interessant. SpezifikationenFeingewinde: M6x35Winkelbereich: ±10°Empfindlichkeit: 10arcsec

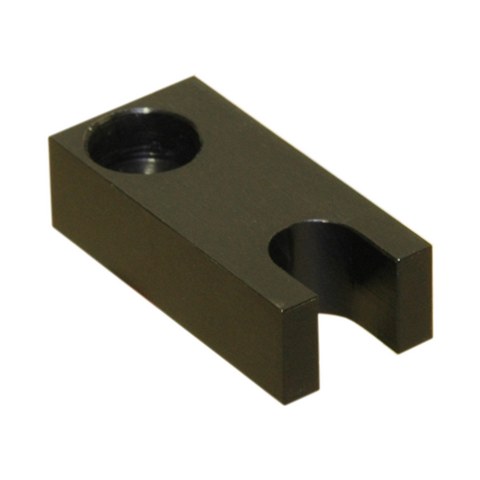

Adapter zur horizontalen Montage des 5OM10T Optikpositionierer mit Topdrive
Miniatur-Optikpositionierer für kleine Optiken Vielseitige Anwendbarkeit Mit Spiralfedern ± 10° Winkelbereich an zwei orthogonalen Achsen Ideal für die Aufnahme Optiken <= 25 mm auf engstem Raum. SpezifikationenStellschrauben2 mit Innensechskant 3 mmSchraubenfassungAluminiumFeingewindeM6x0,5Winkelbereich20°Empfindlichkeit10 arcsecOptikhalterungKlebungMaterialAluminium, Schwarz eloxiertGewicht0,04 kg

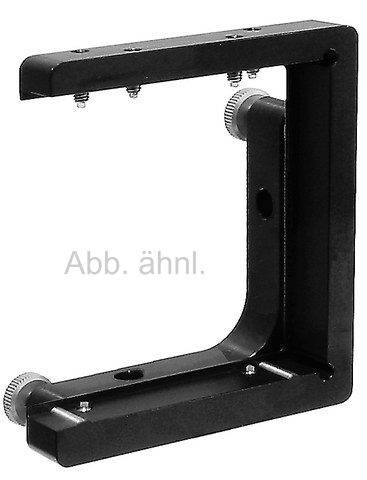

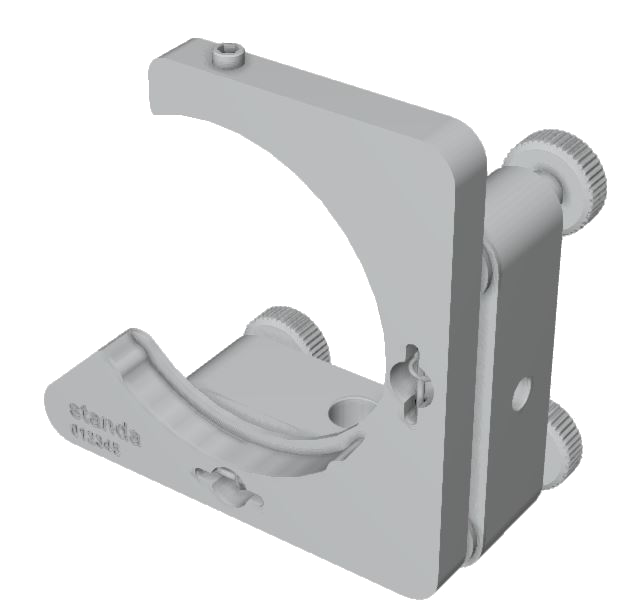

[TAB:Artikelbeschreibung]Die 5MBM24 Serie ist robust und variabel. Die Vielzahl der Varianten ermöglichen einen Einsatz für fast jede Anforderung. Je nach Anzahl der eingebauten Präzisions-Feingewindeschrauben lässt sich dieser Optikhalter mit 2 oder 3 Freiheitsgraden bedienen. Die Schrauben werden durch eine Messinghülse geführt und garantieren eine sanfte Einstellung bei minimaler Hysterese. Wie alle Optikhalter sind auch diese in einer Vakuumversion erhältlich.Material: Aluminium schwarz eloxiert[TAB:Technische Daten]BeschreibungSpiegelhalterEigenschaftenmit drei Rändel-SchraubenMaterialAluminiumAnzahl der Stellschrauben3SchraubenfassungMessinghülseGewindesteigung in mm/Umdreh.0,25 mmKippwinkel in°9°Winkeleinstellsensitivität3 arcsecKlappbarNEINoptische Höhesiehe ZeichnungOptik-Durchmessersiehe ZeichnungOptikhalterungMadenschraube mit NylonspitzeSchraube arretierbarOptionalSonstigesVersion auch gespiegelt verwendbarBemassung zu Zeichnung:H,mm: 72,5W,mm: 64B,mm: 37,5b,mm: 32,5AX,mm: 37,4Ay,mm: 38,2[TAB:Downloads]

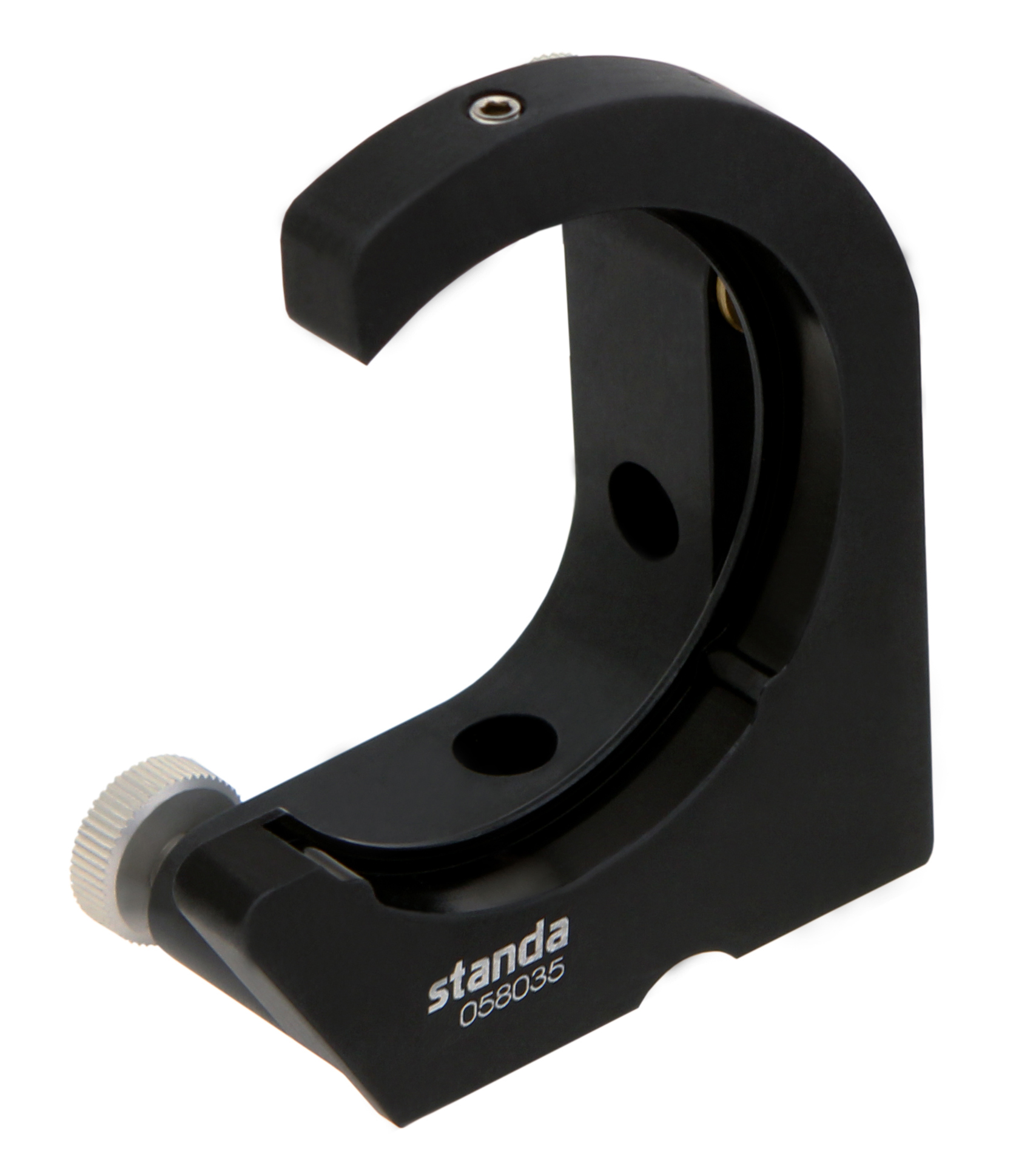

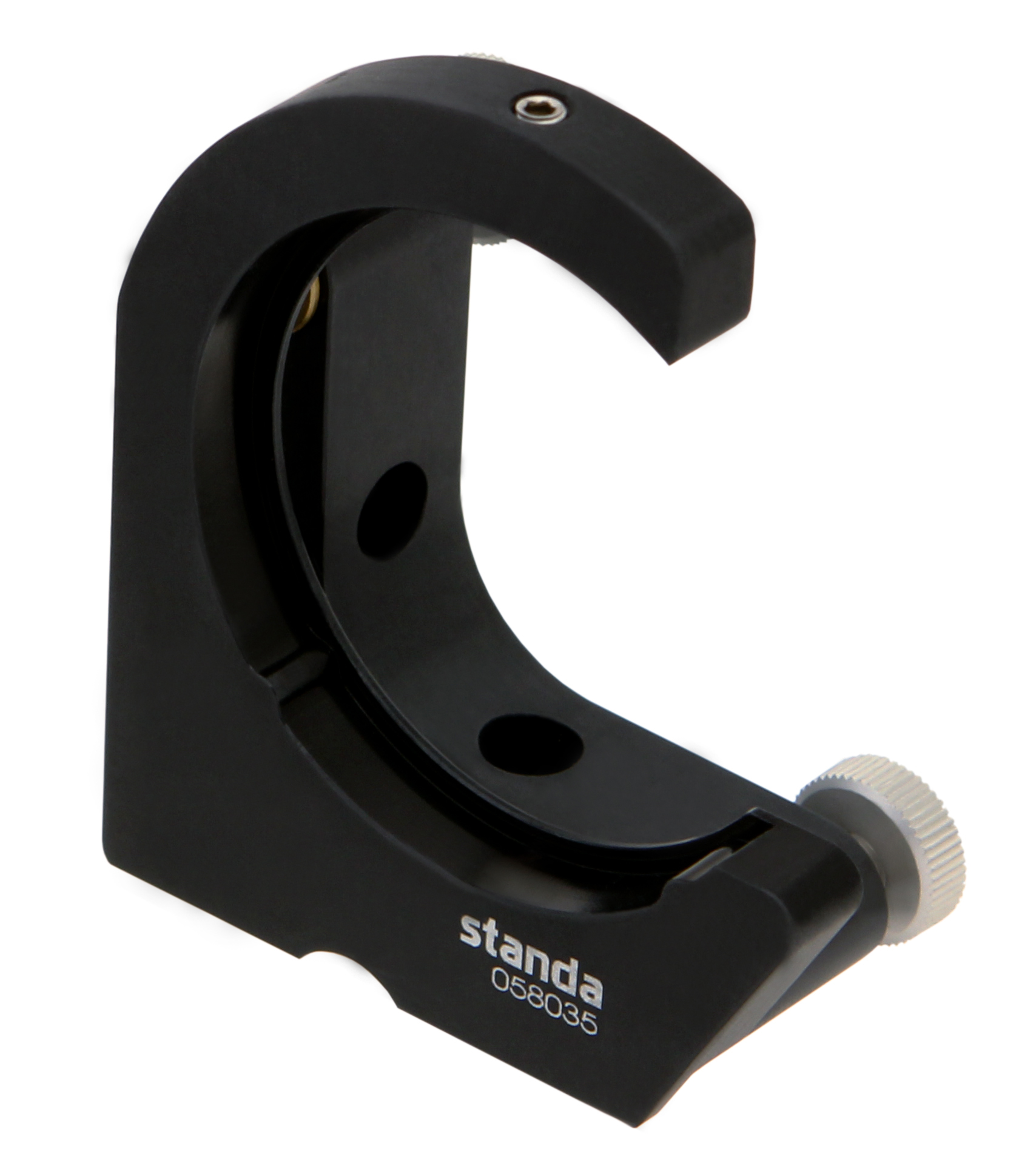

[TAB:Artikelbeschreibung]Der klappbare Spiegelhalter 5F21 findet überall dort Einsatz, wo Optiken wahlweise in den Strahlengang gebracht werden müssen. Die hohe Repositionierbarkeit von 30 µrad ist dabei die Stärke des Halters. Gleichzeitig können die Optiken um 8° mit einer Sensitivität von 3 Bogensekunden verkippt werden.[TAB:Technische Daten]Beschreibung Spiegelhalter Eigenschaften klappbar mit Hex Material Aluminium Anzahl der Stellschrauben 2 Schraubenfassung Messinghülse Gewindesteigung in mm/Umdreh. 0,25 mm Kippwinkel in° 8° Winkeleinstellsensitivität 3 arcsec Repositionierbarkeit 30µrad Klappbar JA optische Höhe 41 mm Optik-Durchmesser 50-50,8 mm Optikhalterung Madenschraube mit Nylonspitze Schraube arretierbar NEIN[TAB:Downloads]
[TAB:Artikelbeschreibung][TAB:Technische Daten]Beschreibung Spiegelhalter Eigenschaften klappbar mit Rändelschraube / gespiegelt Material Aluminium Anzahl der Stellschrauben 2 Schraubenfassung Messinghülse Gewindesteigung in mm/Umdreh. 0,25 mm Kippwinkel in° 8° Winkeleinstellsensitivität 3 arcsec Repositionierbarkeit 30µrad Klappbar JA optische Höhe 26 mm Optik-Durchmesser 25-25,4 mm Optikhalterung Madenschraube mit Nylonspitze Schraube arretierbar NEIN[TAB:Downloads]

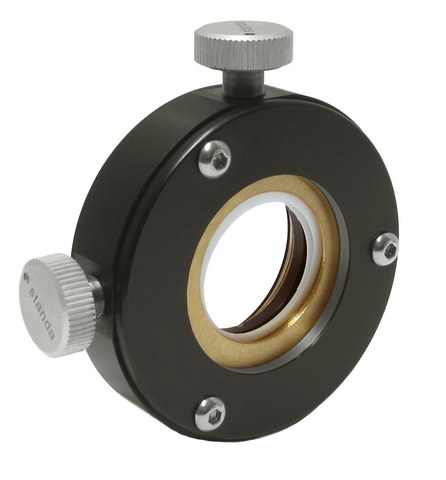

Y-Z OptikpositioniererDer 5TLM-1TH eignet sich zum Verschieben von Optiken in YZ-Richtung.Ideal für Linsen, Pinholes, Objektiv oder Diodenlaser.Beinhaltet zwei Kunststoffringe und einen Haltering M27x1 zur Befestigung der Optik.Ein Spannschlüssel 3K-25 für den Sicherungsring ist auf Anfrage erhältlich.SpezifikationenVerfahrwege YZ3 mmFeingewindeM6x0,25OptikdurchmesserØ25,4 mmOptikdicke9 mmAdapterring 3M27ES1I-5 für Optiken mit SM1 Gewinde 1.035"-40W auf M27X1P
[TAB:Artikelbeschreibung]Die 5MBM24 Serie ist robust und variabel. Die Vielzahl der Varianten ermöglichen einen Einsatz für fast jede Anforderung. Je nach Anzahl der eingebauten Präzisions-Feingewindeschrauben lässt sich dieser Optikhalter mit 2 oder 3 Freiheitsgraden bedienen. Die Schrauben werden durch eine Messinghülse geführt und garantieren eine sanfte Einstellung bei minimaler Hysterese. Wie alle Optikhalter sind auch diese in einer Vakuumversion erhältlich.Material: Aluminium schwarz eloxiert[TAB:Technische Daten]BeschreibungSpiegelhalterEigenschaftenmit drei Rändel-SchraubenMaterialAluminiumAnzahl der Stellschrauben3SchraubenfassungMessinghülseGewindesteigung in mm/Umdreh.0,25 mmKippwinkel in°9°Winkeleinstellsensitivität3 arcsecKlappbarNEINoptische Höhe36mmOptik-Durchmesser50-50,8OptikhalterungMadenschraube mit NylonspitzeSchraube arretierbarOptionalSonstigesVersion auch gespiegelt verwendbar[TAB:Downloads]

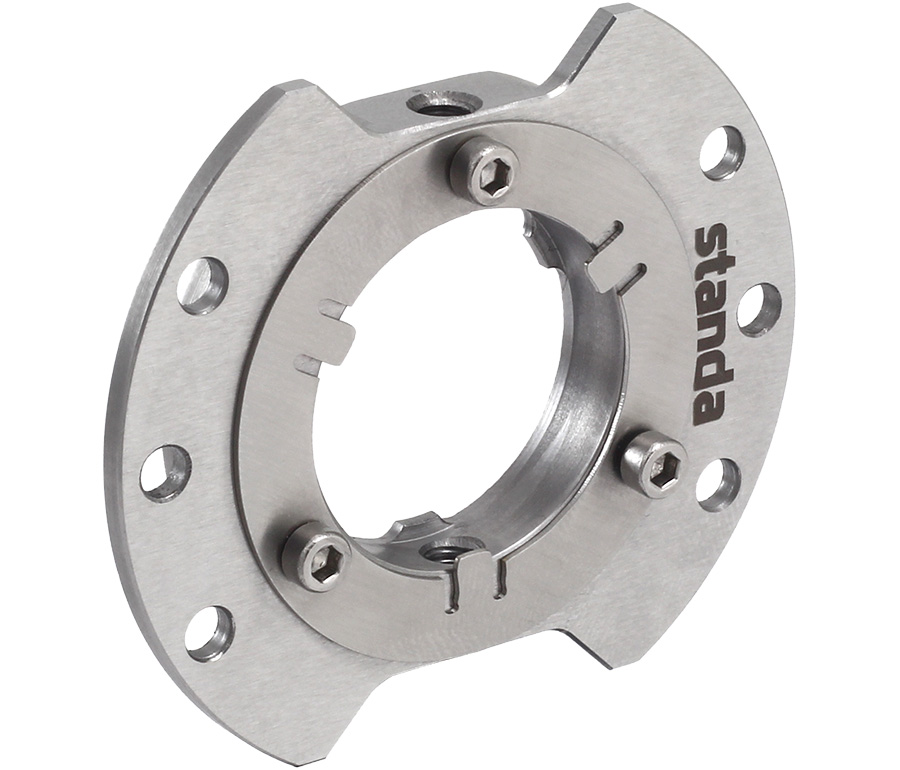

Optikadapter für 5UFOM / fester Spiegelhalterfür Ø 1" (25,4 mm) Optiken"Butterfly" -HalterungAus wärmebehandeltem EdelstahlMinimierung der WellenfrontverzerrungInklusive spezieller FrontalfederhalterungStandard-Fixierschraube ist enthalten
Optikadapter für 5UFOM / fester Spiegelhalterfür Ø20mm Optiken"Butterfly" -HalterungAus wärmebehandeltem EdelstahlMinimierung der WellenfrontverzerrungInklusive spezieller FrontalfederhalterungStandard-Fixierschraube ist enthalten

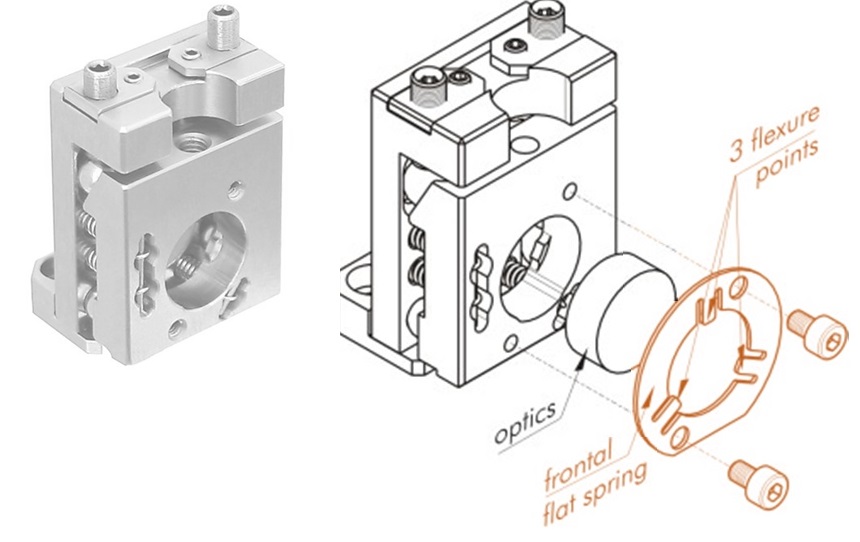

Flachfeder-Adapterring für kinematischen optischen Halter 5KVDOM-05 - Flachfederring zur Fixierung von 5 mm dicke Optiken - 3 Druckpunkte

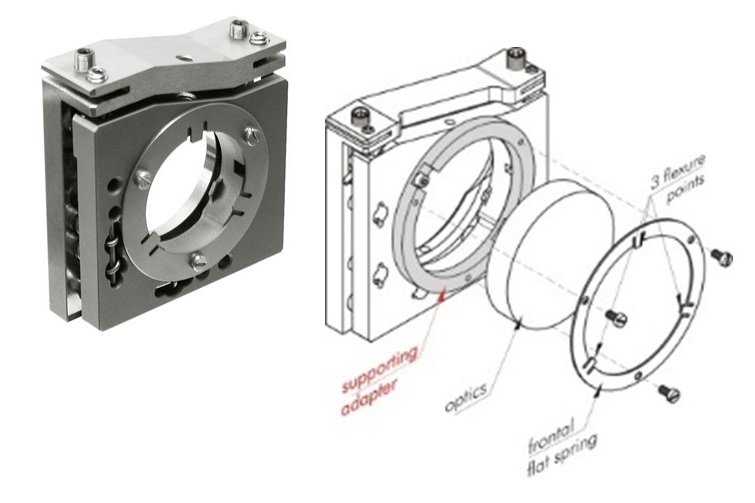

Adapterring für Optiken zur Verwendung von 12,7 mm dicken 1" Optiken mit Optikhalter 5KVDOM-1

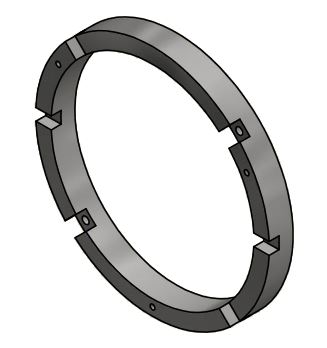

Adapterring für kinematischen superstabilen Spiegelhalter 5KVDOM-3 zur Befestigung von 3" Optikenmit einer Dicke von max. 20mm.Gewicht: 0,24 kg

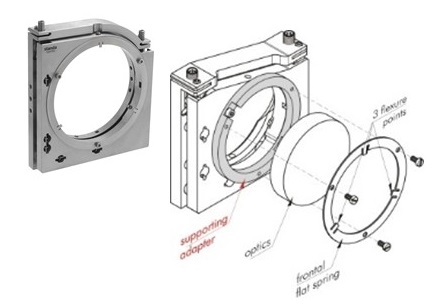

Zur Befestigung von 4" Optiken mit einer Dicke von max. 20mman Vertikal-getriebener Edelstahl Optikhalter 5KVDOM-4Gewicht: 0,24 kg
Optikadapter für 5UFOM / fester Spiegelhalterfür Ø 0,5" (12,7 mm) Optiken"Butterfly" -HalterungAus wärmebehandeltem EdelstahlMinimierung der WellenfrontverzerrungInklusive spezieller FrontalfederhalterungStandard-Fixierschraube ist enthalten
Optikadapter für 5UFOM / fester Spiegelhalterfür Ø 1,5" (38,1 mm) Optiken"Butterfly" -HalterungAus wärmebehandeltem EdelstahlMinimierung der WellenfrontverzerrungInklusive spezieller FrontalfederhalterungStandard-Fixierschraube ist enthalten
Selbstzentrierender Optikpositionierer für große OptikenSpezifikationenOptikdurchmesser: 5-100 mm Feingewinde: M6x0.25 Winkelbereich: ± 2°

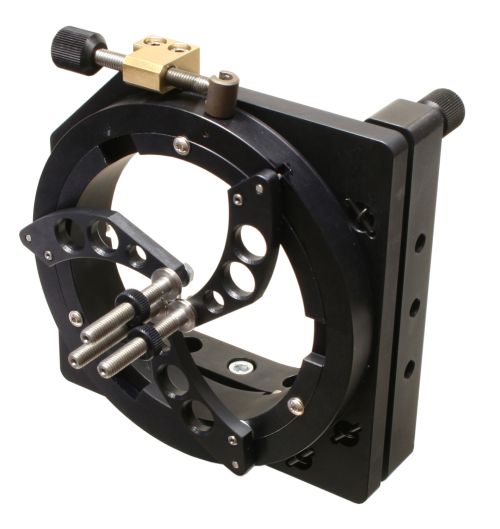

Selbstzentrierender Optikpositionierer für große OptikenSpezifikationenFeingewinde: M6x0.25 Für Optiken 5 - 150 mm Durchmesser Kipp- Neigebereich: ± 2°Gewicht: 1,9 kg

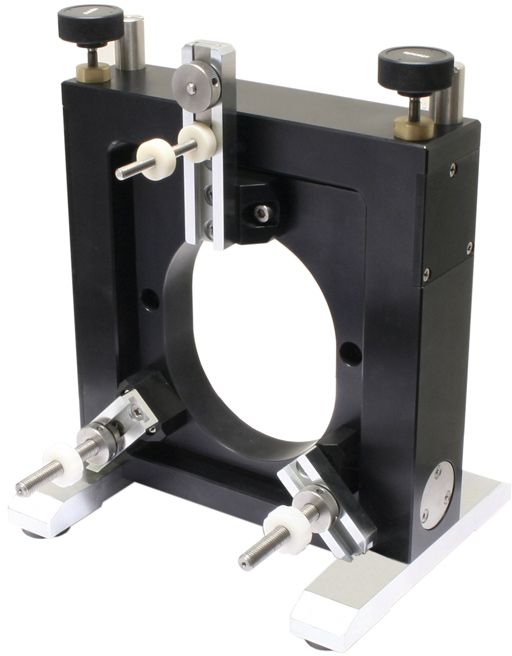

Kinematischer Optikpositionierer für große schwere OptikenStarres kompaktesDesignHohe LangzeitstabilitätVertikale Einstellschrauben PlatzierungFür Reflexionsoptiken ausgelegtOptikdurchmesser bis 500 mm auf Anfrage Spezifikationen Für Optiken Durchmesser: 115 - 250 mm Dicke: bis 52 mmFeingewinde: M6x0.35Horizontal Kippbereich: ±1,5°Verticaler Neigebereich: ±1,5°Empfindlichkeit: 0,5 arcsecMax. Last: 10 kgGewicht:: 10,1 kg
Kinematischer Optikpositionierer für große Optiken SpezifikationenKompatible OptikenDurchmesser 300 - 500 mmDicke bis zu 52 mmFeingewindeM6x0.35Stellbereich±1,5°Empfindlichkeit0,5 arcsecondBelastbarkeit10 kgGewicht11 kg

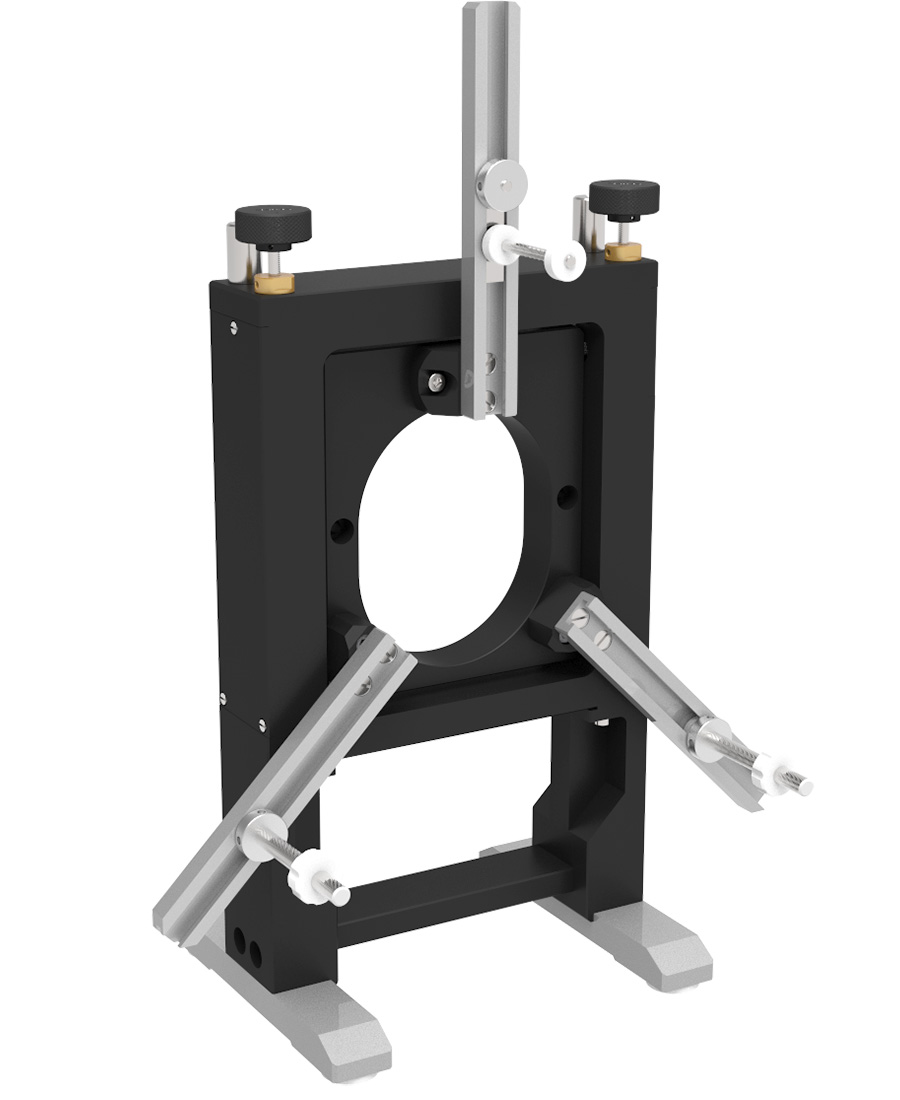

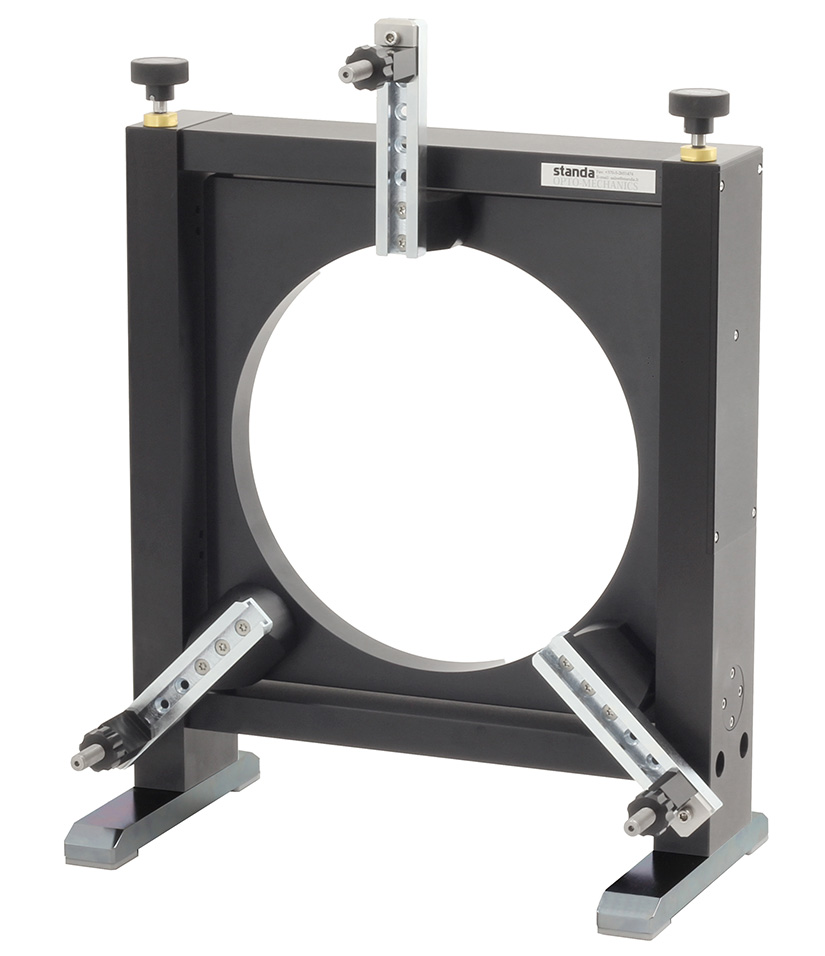

Einstellbarer Optikpositionierer für große schwere SpiegelSteifes DesignHohe LangzeitstabilitätHohe LadekapazitätHohe Empfindlichkeit für Neigung / KippungFür variable OptikdurchmesserJustageschrauben vertikalOptikdurchmesser ab 300mm bis 500mmOptikdicke bis zu 80mm SpezifikationenOptikdurchmesser von 300 mm bis 500 mmOptikdicke bis 80 mmFreie Apertur: 300 mmFeingewinde: M10x0.5Hrozontaler Gier-Bereich: ± 1,55°Vertikaler Nick-Bereich: ± 1,52°Empfindlichkeit: 1,5 arcsecLocking: beide AchsenBelastung: bis 30 kgGewicht: 21 kg
Optikhalter für PolarisatorenDie Plattform verfügt über eine abnehmbare Stange, mit der Sie sie kontinuierlich um 360° drehen können,ohne die Öffnung zu verdecken. Sie können die Stange in jedes der 4 Löcher stecken,Der Winkeleinstellbereich beträgt ±2,5° mittels zwei Feineinstellschrauben aus Edelstahl mit einer Steigung von 0,25 mm.Die Winkelstellung erfolgt gegen vorgespannte gegen L-förmige Flachfedern aus hochwertigem rostfreiem Federstahl die aufgrund ihrer großen Stabilität eine induzierte Polarisation verhindert. Drei M4-Gewindelöcher an den Seiten des Sockels und an seiner Rückseite ermöglichen vielfältige Montagekonfigurationen, z.B. horizontal und vertikal. SpezifikationenOptikdurchmesser<=25,4 mmOptikdicke<=10,5mmOptikhalterungSchraubringFreie Apertur23 mmJustierschraubenM6x0,25Winkelstellbereich±2°Empfindlichkeit3 arcsecRotationsbereich360°, fixierbarSkalenteilung2°Gewicht0,13 kgMaterialAlunimium schwarz eloxiertVakuum-kompatible Version vorhanden.
[TAB:Artikelbeschreibung]Die Halter der 5APH Serie haben zu der 2-Achskippeinheit eine Rotationsachse, z.B. für Verzögerungsplatten. Durch Ergänzung von Haltern für Strahlteilerwürfel oder Polarisationsplatten können diese Optikhalter auch als Strahlabschwächer für polarisierte Lichtquellen verwendet werden ( Siehe Artikel 10APF ). Die justierbare Einheit wird durch Topdrive-Feinjustageschrauben präzise bewegt. Die Wahl der Federn sollte dem Anwendungszweck entsprechend getroffen werden. Die Flachfedern bieten eine sehr hohe Kraft und Langzeitstabilität, während die Springfedern sich durch eine gute Entkopplung und geringe Hysterese auszeichnen.[TAB:Technische Daten]- mit Springfeder- Optikdurchmesser: 25-25,4mm- klare Apertur: 23mm- Optikhalterung: Madenschraube mit Nylonspitze- Anzahl montierbare Optiken: 1- Anzahl Stellschrauben: 2- Art der Stellschrauben: Topdrive- Gewindesteigung: 0,25- Kippwinkel: +/- 2.5°- Sensitivität: 3 arcsec- Rotationswinkel: 360°- Rotationseinheit arretierbar[TAB:Downloads]
[TAB:Artikelbeschreibung]Die Halter der 5APH Serie haben zu der 2-Achskippeinheit eine Rotationsachse, z.B. für Verzögerungsplatten. Durch Ergänzung von Haltern für Strahlteilerwürfel oder Polarisationsplatten können diese Optikhalter auch als Strahlabschwächer für polarisierte Lichtquellen verwendet werden ( Siehe Artikel 10APF ). Die justierbare Einheit wird durch Topdrive-Feinjustageschrauben präzise bewegt. Die Wahl der Federn sollte dem Anwendungszweck entsprechend getroffen werden. Die Flachfedern bieten eine sehr hohe Kraft und Langzeitstabilität, während die Springfedern sich durch eine gute Entkopplung und geringe Hysterese auszeichnen.[TAB:Technische Daten]- mit Springfeder- Optikdurchmesser: 25-25,4mm- klare Apertur: 23mm- Optikhalterung: Madenschraube mit Nylonspitze- Anzahl montierbare Optiken: 2 (eine justierbar)- Anzahl Stellschrauben: 2- Art der Stellschrauben: Topdrive- Gewindesteigung: 0,25- Kippwinkel: +/- 2.5°- Sensitivität: 3 arcsec- Rotationswinkel: 360°- Rotationseinheit arretierbar[TAB:Downloads]

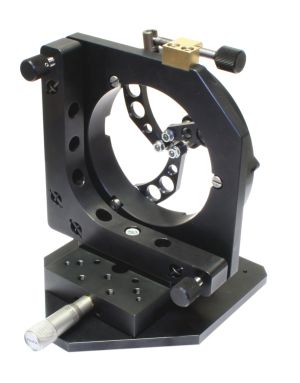

Optikpositionierer / Selbstzentrierender Optikhalter für große Optiken mit Verschiebetisch SpezifikationenKombination 5AM-100 Optikhalter + 7T67-25 VerschiebetischFeingewinde: Zwei, M6x0.25Optikdurchmesser: 5-100 mmKipp-Neigebereich: ±2° Verfahrweg: 25 mm Empfindlichkeit: 1 µm Geradlinigkeit: 2 µm

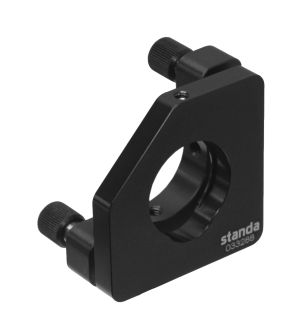

Optikpositionierer / Beamsplitter-Spiegelhalter SpezifikationenOptikdurchmesser: Ø25.4 (1")Freie Apertur: Ø24 mmFeingewinde: M6x0.35Winkelbereich: 9°Gewicht: 0,09 kgMaterial: Aluminium, schwarz eloxiert

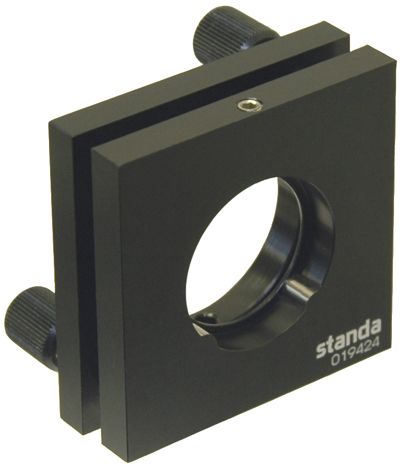

Strahlteiler- / Spiegelhalter 5BM121-2Der Strahlteiler / Spiegelhalter 5BM121 ist für Strahlteiler mit einem Durchmesser von 50,8 mm (2 Zoll) ausgelegt.Die freie Öffnung beträgt Ø48 mm. SpezifikationenFeingewinde: M6x0.35Winkelbereich: 9°

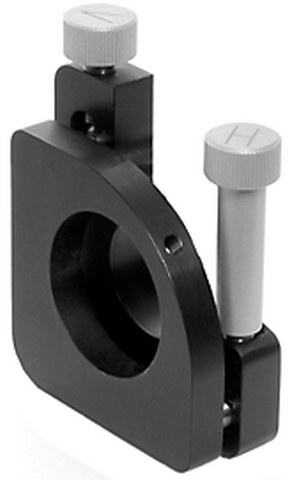

Optikpositionierer /SpiegelhalterDie 5BM Serie ist eine Low-Cost Serie. Durch den Verzicht auf Messinghülsen für die Feingewindeschrauben und vereinfachte optische Strukturren wurde eine Optikhalter-Serie geschaffen die das Budget schont und trotzdem anspruchsvollen Aufgaben genügt.SpezifikationenOptikdurchmesser: Ø25.4 mm (1 inch)Feingewinde: M6x0.25Winkelbereich: 9°Gewicht: 0,08 kgMaterial: Aluminium
Optikpositionierer - Beamsplitter / Mirror Mount SpezifikationenInklusive protected gold coated Spiegel für Ø 25,4 mm (1 Zoll) OptikEinstellschrauben M6x0.25 Winkelbereich: 9°Material: AluminiumBefestigungslöcher für Schrauben M4(8-32)Gewicht 0,08 kg
Optikpositionierer - Beamsplitter / Mirror Mount SpezifikationenInklusive protected silver coated Spiegel für Ø 25,4 mm (1 Zoll) OptikEinstellschrauben M6x0.25 Winkelbereich: 9°Material: AluminiumBefestigungslöcher für Schrauben M4(8-32)Gewicht 0,08 kg
