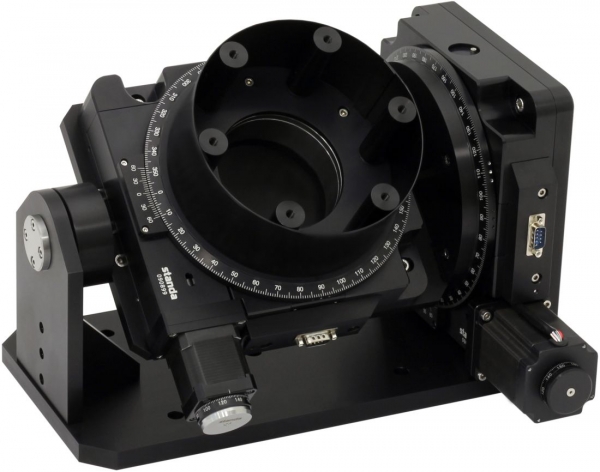

8-0025 - Motorized Rotation Stage System

Produktinformationen "8-0025 - Motorized Rotation Stage System"

Motorisiertes 2-Achsen Goniometer


X Rotation: ±45° via 8MR190-90-59-001
Z Rotation 360°   via 8MR190-90-4247


Belastbarkeit: 15 kg


Empfohener Controller: 8SMC5-USB

Empfohlenes Netzteil: 8PS36-4,4-4

Produktgalerie überspringen

Passende Produkte

8MR190-90-4247 - motorisierter Rotationstisch

Großer motorisierter PräzisionsrotationstischSpezifikationenRotationsbereich360° kontinuierlichLagerKugellager mit großem DurchmesserSchneckengetriebe1 : 120AuflösungVollschritt 54 arcsec 1/8 Schritt 6,75 arcsecPositionsgenauigkeit2,5 arcminWiederholbarkeit 72 arcsec (bidirektional)Wobble40 µradMax. Geschwindigkeit 6 Umdr. / min.Max. Belastung horiz. 60 kg vert. 25 kgGewicht5,7 kgMaterialGehärteter Stahl mit AluminiumkörperEndschalter1 via Hall-Effekt,pushed is "closed"AnschlussDB9(M)Anschlussleitung1,6 m, integriert MotorFL42STH47-1204B MotorartSchrittmotor, bipolarPhasenstrom1,2 ASpannung3,84 VPhasenwiderstand3,2±10% OhmInduktivität6±20% mHDrehmoment15,5 mNmHaltemoment0,45 NmSchritte / Umdr.200 (1,8°)EncoderoptionalEmpfohlener Controller: 8SMC5-USBVakuum-kompatible Version (10-6Torr)

Regulärer Preis: 3.829,00 €
