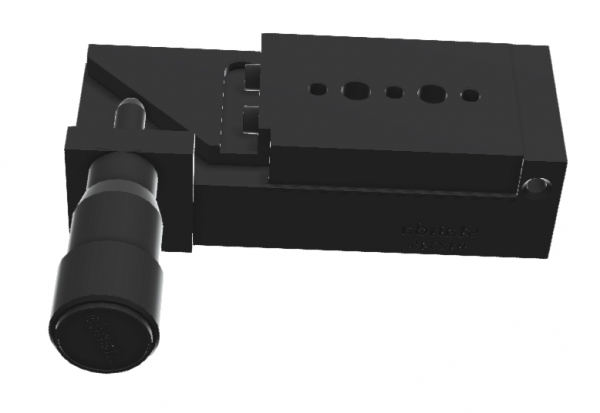

7T173-10TM - Verschiebetisch - gespiegelte Version

256,00 € *

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 644609165
  • 9031908590/LT
[TAB:Artikelbeschreibung] Baugleich zum 7T173-10 wurde die T-Version dieses Lineartisches... mehr
Produktinformationen "7T173-10TM - Verschiebetisch - gespiegelte Version"


Baugleich zum 7T173-10 wurde die T-Version dieses Lineartisches mit einer 90° Umlenkung ergänzt. Insbesondere bei x-y Anwendungen ermöglicht dieser Aufbau eine einfache Bedienung von der Seite.


Beschreibung: Verschiebetisch mit Seitenkontrolle

Eigenschaften: 90°-Umlenkung

Material: Aluminium

Verfahrweg 10mm

Anzahl der Stellschrauben: 1

Gewindesteigung in mm/Umdreh.: 0,5

Einstellsensitivität: 1µm

Führungsgenauigkeit: 2 µm

Ablesegenauigkeit: 5µm (1/2 Skalenteilung)

Max. Belastung horiz.: 10 kg

Max. Belastung vert.: 5 kg

Gewicht: 0,18kg

Lager Kugel, käfiggeführt

Anzahl der Achsen 1

xy-Verbindung 2CP173

x-z Verbindung 2AB173-20

Sonstiges gespiegelte (rechthändige) Version zum 7T173-10T
