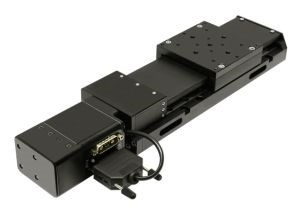

8MT200-100SM - Motorisierter Lineartisch mit Encoder und 100mm Verfahrweg

3.676,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644608996
  • 9031908590/LT
Motorisierter Lineartisch mit Encoder Das SM-System ist ein komplettes, kompaktes und... mehr
Produktinformationen "8MT200-100SM - Motorisierter Lineartisch mit Encoder und 100mm Verfahrweg"

Motorisierter Lineartisch mit Encoder


Das SM-System ist ein komplettes, kompaktes und benutzerfreundliches Steuerungssystem. Es integriert einen bürstenlosen Gleichstrommotor (BLDC), einen Bewegungscontroller, eine Antriebselektronik und einen Positions-Encoder. Alle diese Komponenten sind in einem integralen Rahmen oder Gehäuse untergebracht.
Jedes dezentrale Antriebssystem ist frei programmierbar als Stand-Alone-System oder als Teil eines Netzwerk-Feldbusses - Profibus, DeviceNet oder RS232, RS485.
Die Integration von Motor, Steuerung und Antrieb reduziert die Komplexität in einer Applikation und erhöht die Zuverlässigkeit signifikant. Der Befehlssatz und die Firmware ermöglichen es dem SM-System, eine breite Palette von Bewegungssteuerungen, arithmetischen und bedingten Logikfunktionen auszuführen. Die Einheit ist ein leistungsstarkes, eigenständiges, vollständiges Bewegungssteuerungssystem, das einfach zu implementieren und zu verwenden ist.


Spezifikationen

Verfahrweg100 mm
Spindelsteigung0,5 mm
Encoderauflösung4000 counts/rev
Min. inkrementelle Bewegung0,125µm
Max. Geschwindigkeit25 mm/s
Max. BealstungHorizontal 40 kg
Vertikal 6 kg
AnschlussRS232
Anschlussleitung(*)
Gewicht2,5 kg
Endschalter2 mech., pushed is closed
ControllerComputer (PC)


(*) Das mit 8MT200-100SM gelieferte Kabel besteht aus einem Stromkabel und einem RS232 - Kommunikationskabel und umfasst einen Stecker zum Computer RS232 (DSUB9), einen Stecker zum Motor (DSUB 7W2) und einen Stromanschluss (SOCKET DC 2.1 / 5.5 mm).

XY-Konfiguration: direkt.


SM-System.
- Bürstenloser DC-Servomotor
- S-232 und RS-485
- Stand-alone-Fähigkeit
- Drehmoment bis 2000 ozf ft in. / 15 Nm
- 4 kHz PID
- Geschwindigkeiten 0 - 10.000 U / min
- CE-Zeichen & UL registriert
- Erweiterbare und programmierbare I/O auf 800 Eingänge und 800 Ausgänge
- Änderungen im laufenden Betrieb
- Positionsmodus
- Geschwindigkeitsmodus
- Drehmomentmodus
- Unendliches Übersetzungsverhältnis
- Elektronisches Getriebe / Folgemodus
- Schritt- und Richtungsmodus
- Endschaltereingänge
- Geschlossener Regelkreis am externen Geber
- Einzelspannungseingang
- Standard-NEMA-Halterung
- 32k Benutzer EEPROM
- Software-Stromgrenze
- Wärmeschutz
- Windows-Software
- Contouring-Modus vom Host-PC
