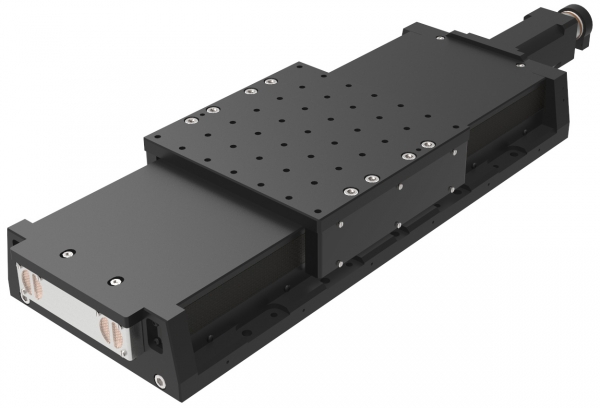

8MT165-200-B43 - Motoriserter Translationstisch

4.900,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644619593
  • 9031908590/LT
Hochbelastbarer Präzisionslineartisch mit BLDC-Motor und Bremse Lineartische der... mehr
Produktinformationen "8MT165-200-B43 - Motoriserter Translationstisch"

Hochbelastbarer Präzisionslineartisch mit BLDC-Motor und Bremse


Lineartische der Serie 8MTL165 basieren auf dreiphasiger Eisen- und Bürstenloser Servomotor-Technologie (Version mit Schrittmotor auf Anfrage erhältlich). Diese Antriebstechnologie ermöglicht eine spielfreie Bewegung mit hoher Genauigkeit, Wiederholbarkeit und geringer Reibung.

Der berührungslose optische Rotationsencoder ermöglicht eine indirekte Kontrolle der Position mit Sub-Nanometer-Auflösung.

Spezifikationen

Kinematik & Feedback Informationen
Verfahrbereich, mm200
Encoder TypOptisch
Encoder ModelMEn3
Encoder auflösung, CPR / PPR5000 / 20000
Encoder InterfaceDifferential RS422
MultiplikatorN/A
Encoder Gitterperiode, mdeg72
Referenz Marke (Index)Ja
Absolute Genauigkeit
Vor Kalibrierung, µm±5
Nach Kalibrierung, µm< ±2
Uni-Direktionale Wiederholbarkeit, µmN/A
Bi-Direktionale Wiederholbarkeit (peak to peak) 2), µmbesser als ±1
Bi-Direktionale Wiederholbarkeit (RMS), µm±0.55
Nicken, µrad / arcsec±130 / ±27
Gieren, µrad / arcsec±25 / ±5
Rollen, µrad / arcsecN/A
Max. Geschwindigkeit (ohne Last), mm/s<150
Max. Beschleunigung (ohne Last), mm/s2auf Anfrage, abhängig von Auslastung
Endschalter (Sicherheit)Optisch (Optrons)
Endschalter Polarität (Sicherheit)Pushed is closed
Endschalter Versorgungspannung, V5…24
Load, Guiding & Transmission Information
Design TypKugelumlaufspindel (Steigung: 3 mm)
Motor Model43B
Motor Design TypeInterner Rotor BLDC Motor (3 Phasen)
Maximale Busspannung, VDC48
Last (zentral plaziert)
Horizontal, kg50
Vertikal, kg20
Moving Mass, kg2,2
FührungssystemUmlaufschienen- und Schlitteneinheiten
Material & Betriebsbedingunen
Gehäuse MaterialAluminum
GehäuseoberflächeSchwarz eloxiert
UmgebungsdruckNormal Atmosphere
Betriebstemperatur, °C20±2
Controller, Kommunikation und Verkabelung
Empfohlener ControllerACS Products Line or 8SMC5-USB series
Empfohlener TreiberACS Products Line or 8SMC5-USB series
Empfohlene StromversorgungAuf Nachfrage
Empfohlene KommunikationsschnittstelleEtherCAT / RS232 / USB / TCP-IP
Anschlussleitung, m2 (länger auf Nachfrage)
Differentielle AusgängeAuf Nachfrage
Aufbau Informationen
GrundplatteNicht benötigt
XY KonfigurationDirekt
Z KonfigurationVerfügbar
Zusätzliche Details
Plattform (W x L), mm140 x 140
Gesamtmaße (W x L x H), mm513 x 185 x 55
Mess-SystemMetrisch / Imperial
Orthogonalität (XY Konfiguration) , µrad / arcsec24 / 5
SchutzklasseStaub und Spritzwasser
RoHSCompliant
Gewicht, kg9
