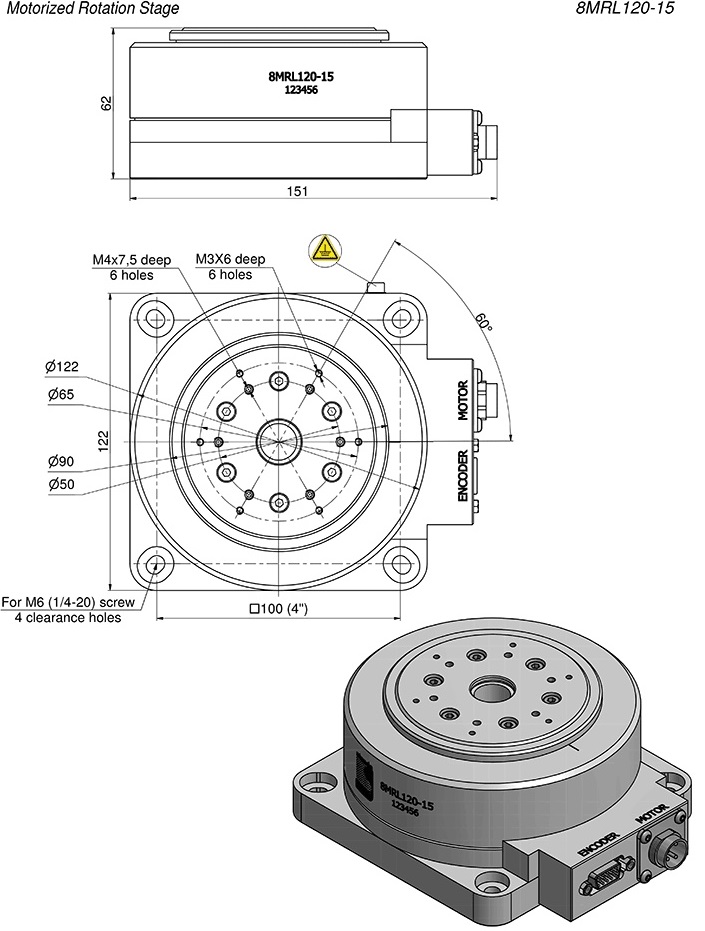

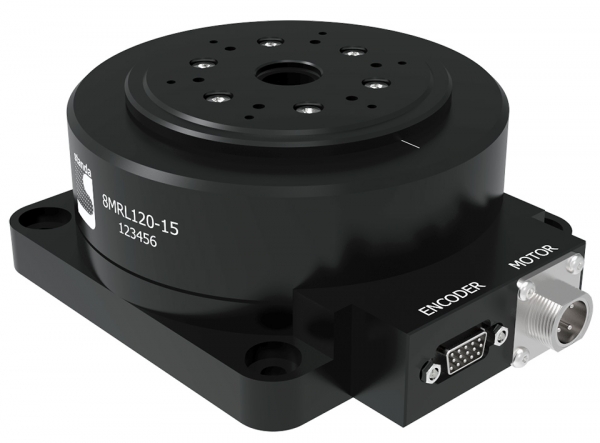

8MRL120-15 - High-Speed Precision Rotation Stage

Preis auf Anfrage



  • 644621410
  • 9031908590/LT
Drehtisch mit Direktantrieb (Direct-Drive / Torque ) Bis 1500 U/min Hohe... mehr
Produktinformationen "8MRL120-15 - High-Speed Precision Rotation Stage"
  • Drehtisch mit Direktantrieb (Direct-Drive / Torque )
  • Bis 1500 U/min
  • Hohe Wiederhol- und Positionsgenauigkeit
  • Geringe Unrundheit (runout) und hohe Tragfähigkeit
  • Kompaktes Design



Spezifikationen

AperturØ15 mm
Winkelbereich360°, kontinuierlich
Encoder Typ / ModelOptisch / LEN3
Encoder Auflösung 1)0,0000625° (0.225'')
Encoder InterfaceDifferential RS422
Interner Multiplizierer / FaktorJa (optional analog SIN/COS) / 200
Encodergitterperiode0,05°
ReferenzmarkeJa
Positionsgenauigkeit

Unkalibriert: ±218 µrad  / ±45,00 arcsec

Kalibriert: auf Anfrage

Wiederholbarkeit bidirektional

Peak ot peak:  ±7.30 µrad / ±1,50 arcsec

RMS:  ±2,90 µrad / ±0,60 arcsec

Exzentrizität±5,00 µm
Wobble±19,40 µrad / ±4,00 arcsec
Maximalgeschwindigkeit1500 U/min
Maximalbeschleunigung1080000°/s2
Drehmoment5,4 Nm
Belastbarkeit

Horizontal: 40 kg

Vertikal: 20 kg

MaterialAluminium, schwarz eloxiert
Gewicht2,6 kg
Motor ModelTM 105.34N
Maximale Bus Spannung VDC>300 V
Leitungslänge2 m


1) Das System kann mit einer standardmäßigen analogen SIN / COS-Encoder-Schnittstelle für indíviduelle Interpolation oder mit einem integrierten externen Interpolator (bis zu x200) geliefert werden.
