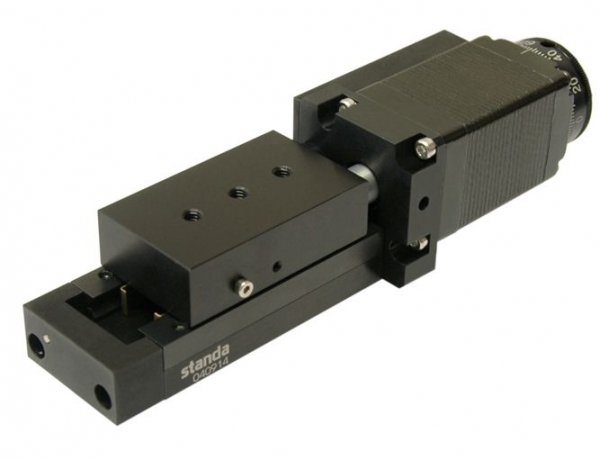

8MT173-20-E4 - Motorisierter Lineartisch

442,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644604804
  • 9031908590/LT
Motorisierter Lineartisch   Die 8MT173-Serie ist das Urgestein in unserer Kollektion.... mehr
Produktinformationen "8MT173-20-E4 - Motorisierter Lineartisch"

Motorisierter Lineartisch



Die 8MT173-Serie ist das Urgestein in unserer Kollektion.

Ein robuster Aluminiumsockel und eine käfiggeführte Kugellagerung machen diesen Tisch sehr stabil und gleichzeitig kompakt.

Der zuverlässige Nanotecmotor zeichnet sich durch hohe Kraft und Langlebigkeit aus.

Die Spindelsteigung beträgt lediglich 0,25 mm, wodurch bereits im Vollschritt eine Auflösung von 1,25 µm erreicht wird. Der Umdrehungssensor erfasst präzise die Rotation des Motors zur Erfassung bzw. Korrektur von Fehlschritten.

In Kombination mit der hochauflösenden Spindel wird dadurch eine sehr hohe kontrollierbare Repositioniergenauigkeit erreicht,

ohne den Einsatz kostspieliger Linear- oder Rotationsencoder. Der Tisch ist mit zwei Mikroendschaltern ausgestattet.


Spezifikationen

Ausführung

Rotationssensor E4 für genauere Nullpositionseinstellung

Verfahrweg20 mm
Spindelsteigung0,25 mm
AuflösungVollschritt 1,25 µm
Wiederholbarkeit2 µm
Max. Geschwindigkeit5 mm/s
Belastbarkeit

horizontal 5 kg

vertikal 2 kg

Anschlussleitung1,6 m, intregriert
AnschlussHDB15(M)
Gewicht0,48 kg
Endschalter

2 Mikroschalter,

pushed is "closed"


MotorSchrittmotor, bipolar
Spannung4,3 V
Phasenstrom0,6 A
Phasenwiderstand6.8±15% Ohm
Induktivität4.8±20% mH
Drehmoment1,5 mNm
Haltemoment0,03 Nm
Schritte / Umdr.200 (1,8°)


Kombinationen:

X-Y via Verbindungsplatte 2CP173-20

X-Z via Montagewinkel 2AB173-20
Empfohlener Controller: 8SMC5-USB
