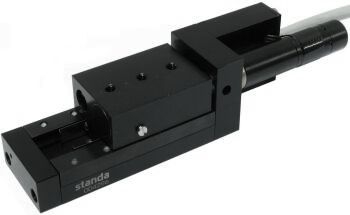

8MT173-25DCE2 - Motorisierter Lineartisch mit 25mm Verfahrweg und DC-Motor

Motorisierter Lineartisch mit DC-Motor

Die Lineartisch der Serie 8MT173-DCE2 sind mit einem Gleichstrommotor inklusive Encoder ausgestattet.

Der DC-Motor erlaubt eine ruhige Bewegung und einen geschlossenen Regelkreis. Das Untersetzungsgetrieben liefert eine hohe Auflösung, ideal für Anwendungen die große Genauigkeiten erfordern.

Spezifikationen

Verfahrweg: 25 mm

Spindelsteigung: 0,25 µm

Auflösung: 0,058 µm

Minimale inkrementelle Bewegung: 0,1 µm

Bi-Direktionale Wiederholbarkeit: 0,4 µm

Max. Geschwindigkeit: 0,5 mm/s

Belastbarkeit:

    Horizontal: 5 kg

    Vertikal: 1 kg

Anschlussleitung: 1,6 m integriert

Gewicht: 0,47 kg

Endschalter: 2 mech., pushed is closed

XYZ-Konfiguration möglich!

DC MOTOR

Model	Design Voltage, V	Continuous Current, A	Continuous Torque, Nm	Continuous Power, W	Resistance, Ohm	Inductance, mH	Max Speed, rpm	Gearbox	Encoder
DCE369751	3.6	0.587	0.3	2	3.5	0.114	120	67:1	16 CPT, 2 channels

Empfohlener Controller: 8SMC5-USB
