Rotationstisch 110 mm Die Aluminium Rotationstische der 7MR Serie sind geeignet zur präzisen Verstellung.Die Rotationsebene kann händisch grob vorpositioniert werden.Durch eine Arretierschraube wird der Tisch festgestellt und kann dann mit der ebenfalls arretiebaren Mikrometerschraube feinpositioniert werden.<?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />Die seitliche Noniusskala ermöglicht eine Einstellmöglichkeit mit höchster Präzision.Durch Standardgewinderaster kann der Tisch mit anderen Positionierern zu Vielfachssystemen erweitert werden.Verfügbar in unterschiedlichen Größen.                              SpezifikationenBeschreibungRotationstischMaterialAluminiumPlattformdurchmesser110 mmRotationsbereich grob360°Rotationsbereich fein10°Positionsgenauigkeit0,1°Ablesegenauigkeit34"Wobble0,02Exzentrizität0,05 µmArretierbarJaMax. Belastung horiz.5 kgGewicht0,75 kg

 [TAB:Artikelbeschreibung]( Abb. ähnlich )Allgemeine BeschreibungPräzision auf höchstem Niveau. Die lagergeführten Rotationstische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die Rotationstische sind mit und ohne Mikrometer-Präzisionseinstellung erhältlich. Die MR-Variante mit Mikrometerschraube verfügt über zwei zusätzliche Arretiermöglichkeiten. Mit der ersten Arretierung wird die Rotationseinheit von der Mikrometerschraube entkoppelt und kann frei positioniert werden. Nach Feststellen der Arretierung kann der Tisch im Feineinstellbereich auf wenige Sekunden genau eingestellt werden. Mit der zweiten Arretierschraube wird der Rotationsteller fest mit der Sockeleinheit fixiert. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise spielfreie Einstellung auch bei hohen Belastungen. Die MRE-Serie ohne Mikrometerschraube lässt sich frei auf 360° positionieren und ebenfalls mittels einer Arretierschraube fixieren.GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.FührungBei beiden Varianten werden Kugellager zur Führung verwendet. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Rotationseinheit im Betrieb spielfrei geführt werden.Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.SchmierstoffeEine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.[TAB:Technische Daten]Technische Daten:RotationstischGrob: 360°Fein: 10°Durchmesser: 25 mmAblesegenauigkeit: Rotationsgenauigkeit: 0,5°Exzentrizität: 0,05 Max. Belastung: 10NMax. Belastung bei vertikaler Montage: 0,3KgMaterial: Aluminium, eloxiertGewicht: 0,03KgFührung: KugellagerSchraube: Mikrometerarretierbar: ja[TAB:Downloads]Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Downloads: Zeichnung folgt

Die Aluminium Rotationstische der 7MR Serie sind geeignet zur präzisen Verstellung. Die Plattform kann händisch grob positioniert werden. Durch eine Arretierschraube wird der Tisch festgestellt und kann dann mit der ebenfalls arretiebaren Mikrometerschraube feinpositioniert werden.<?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />Die seitliche Noniusskala ermöglicht eine Einstellmöglichkeit mit höchster Präzision. Durch Standardgewinderaster kann der Tisch mit anderen Positionierern zu Vielachsensystemen erweitert werden.Verfügbar in unterschiedlichen Größen.Technische DatenBeschreibungRotationstischMaterialAluminiumGröße38 mmRotationsbereich grob360°Rotationsbereich fein10°Ablesegenauigkeit1'26''Wobble0,02Exzentrizität0,05 µmMax. Belastung horiz.10 NGewicht0,09 kg

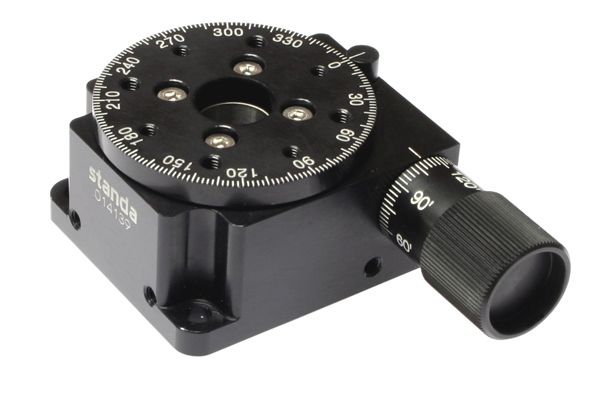

 [TAB:Artikelbeschreibung]Die Aluminium Rotationstische der 7MR Serie sind geeignet zur präzisen Verstellung. Die Rotationsebene kann händisch frei positioniert werden. Durch eine Arretierschraube wird der Tisch festgestellt und kann dann mit der ebenfalls arretiebaren Mikrometerschraube feinpositioniert werden.<?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />Die seitliche Noniusskala ermöglicht eine Einstellmöglichkeit mit höchster Präzision. Durch Standardgewinderaster kann der Tisch mit anderen Positionierern zu Vielachssystemen erweitert werden.Verfügbar in unterschiedlichen Größen.[TAB:Technische Daten]BeschreibungRotationstischMaterialAluminiumGröße60mmRotationsbereich grob360°Rotationsbereich fein10°Ablesegenauigkeit55"Wobble0,02Exzentrizität0,05µmMax. Belastung horiz.30NGewicht0,28Kg[TAB:Downloads]

[TAB:Artikelbeschreibung] Die Aluminium Rotationstische der 7MR Serie sind geeignet zur präzisen Verstellung. Die Rotationsebene kann händisch frei positioniert werden. Durch eine Arretierschraube wird der Tisch festgestellt und kann dann mit der ebenfalls arretiebaren Mikrometerschraube feinpositioniert werden.<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />Die seitliche Noniusskala ermöglicht eine Einstellmöglichkeit mit höchster Präzision. Durch Standardgewinderaster kann der Tisch mit anderen Positionierern zu Vielachssystemen erweitert werden.Verfügbar in unterschiedlichen Größen.[TAB:Technische Daten]BeschreibungRotationstischMaterialAluminiumGröße85mmRotationsbereich grob360°Rotationsbereich fein10°Ablesegenauigkeit43"Wobble0,02Exzentrizität0,05µmMax. Belastung horiz.40NGewicht0,48Kg[TAB:Downloads]

 [TAB:Artikelbeschreibung]Allgemeine BeschreibungPräzision auf höchstem Niveau. Die lagergeführten Rotationstische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die Rotationstische sind mit und ohne Mikrometer-Präzisionseinstellung erhältlich. Die MR-Variante mit Mikrometerschraube verfügt über zwei zusätzliche Arretiermöglichkeiten. Mit der ersten Arretierung wird die Rotationseinheit von der Mikrometerschraube entkoppelt und kann frei positioniert werden. Nach Feststellen der Arretierung kann der Tisch im Feineinstellbereich auf wenige Sekunden genau eingestellt werden. Mit der zweiten Arretierschraube wird der Rotationsteller fest mit der Sockeleinheit fixiert. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise spielfreie Einstellung auch bei hohen Belastungen. Die MRE-Serie ohne Mikrometerschraube lässt sich frei auf 360° positionieren und ebenfalls mittels einer Arretierschraube fixieren.GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.FührungBei beiden Varianten werden Kugellager zur Führung verwendet. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Rotationseinheit im Betrieb spielfrei geführt werden.Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.SchmierstoffeEine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.[TAB:Technische Daten]Technische Daten:RotationstischGrob: 360°Durchmesser: 110 mmAblesegenauigkeit: 1°Exzentrizität: 0.05 Max. Belastung: 90NMax. Belastung bei vertikaler Montage: 3,0KgMaterial: Aluminium, eloxiertGewicht: 0,66KgFührung: KugellagerSchraube: ---arretierbar: ja[TAB:Downloads]Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.Downloads:

[TAB:Artikelbeschreibung]Die Aluminium Rotationstische der 7MRE Serie sind geeignet zur schnellen Verstellung. Der Tisch kann über 360° frei rotieren und über die Rundumskala präzise positioniert werden.<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />Die eingestellte Position ist mit einer zusätzlichen Rändelschraube arretierbar.In Kombination mit der MCC Serie können problemlos schnell verstellbare Vielachssysteme aufgebaut werden.Verfügbar in unterschiedlichen Größen.[TAB:Technische Daten]BeschreibungRotationstischMaterialAluminiumGröße40mmRotationsbereich grob360°Ablesegenauigkeit2°Exzentrizität0,05µmMax. Belastung horiz.50NGewicht0,14Kg[TAB:Downloads]

 [TAB:Artikelbeschreibung]Die Aluminium Rotationstische der 7MRE Serie sind geeignet zur schnellen Verstellung. Der Tisch kann über 360° frei rotieren und über die Rundumskala präzise positioniert werden.<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />Die eingestellte Position ist mit einer zusätzlichen Rändelschraube arretierbar.In Kombination mit der MCC Serie können problemlos schnell verstellbare Vielachssysteme aufgebaut werden.Verfügbar in unterschiedlichen Größen.[TAB:Technische Daten]BeschreibungRotationstischMaterialAluminiumGröße60mmRotationsbereich grob360°Ablesegenauigkeit2°Exzentrizität0,05µmMax. Belastung horiz.70NGewicht0,20Kg[TAB:Downloads]

Allgemeine BeschreibungPräzision auf höchstem Niveau. Die lagergeführten Rotationstische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb. Die Rotationstische sind mit und ohne Mikrometer-Präzisionseinstellung erhältlich. Die MR-Variante mit Mikrometerschraube verfügt über zwei zusätzliche Arretiermöglichkeiten. Mit der ersten Arretierung wird die Rotationseinheit von der Mikrometerschraube entkoppelt und kann frei positioniert werden. Nach Feststellen der Arretierung kann der Tisch im Feineinstellbereich auf wenige Sekunden genau eingestellt werden. Mit der zweiten Arretierschraube wird der Rotationsteller fest mit der Sockeleinheit fixiert. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise spielfreie Einstellung auch bei hohen Belastungen. Die MRE-Serie ohne Mikrometerschraube lässt sich frei auf 360° positionieren und ebenfalls mittels einer Arretierschraube fixieren.GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.FührungBei beiden Varianten werden Kugellager zur Führung verwendet. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Rotationseinheit im Betrieb spielfrei geführt werden.Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.SchmierstoffeEine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden. Technische DatenRotationstischGrob: 360°Durchmesser: 85 mmAblesegenauigkeit: 1°Exzentrizität: 0.05 Max. Belastung: 8 kgMax. Belastung bei vertikaler Montage: 2,7 kgMaterial: Aluminium, eloxiertGewicht: 0,4 kgFührung: KugellagerSchraube: ---arretierbar: ja

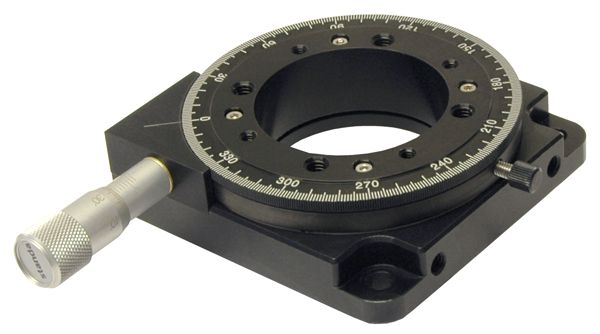

SpezifikationenFührungKugellagerAntriebMikrometerschraubeRotationsbereichGrob: 360°Fein: 10°Durchmesser125 mmAblesegenauigkeit28''Positionsgenauigkeit1°Exzentrizität0,05Max. Belastung3 kg,vertikaler Montage 1 kgArretierbarJaMaterialAluminium, schwarz eloxiertGewicht0,9 kg

RotationstischGrob: 360°Fein: 10°Durchmesser: 30 mmAblesegenauigkeit: 5‘ Rotationsgenauigkeit: 0.02°Exzentrizität: 0.02 Max. Belastung: 10NMax. Belastung bei vertikaler Montage: 0,3KgMaterial: Aluminium, eloxiertGewicht: 0,1KgFührung: KugellagerSchraube: Mikrometerarretierbar: ja

RotationstischGrob: 360°Fein: 10°Durchmesser: 40 mmAblesegenauigkeit: 10‘ Rotationsgenauigkeit: 0.02°Exzentrizität: 0.05 Max. Belastung: 1,5kgMax. Belastung bei vertikaler Montage: 0,5KgMaterial: Aluminium, eloxiertGewicht: 0,1KgFührung: KugellagerSchraube: Mikrometerarretierbar: ja

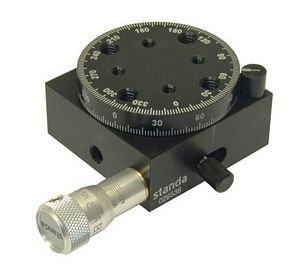

RotationstischSpezifikationenPlattformdurchmesser60 mmRotationsbereichGrob: 360°Fein: 10°StellgliedMikrometerschraubeFührungKugelgelagertSkalierung1°Auflöung Fein58''Exzentrizität0,04BelastbarkeitHorizontal: 3 kgVertikal: 1 kgArretierbarJaMaterialAluminium, schwarz eloxiertGewicht0,2 kg

RotationstischGrob: 360°Fein: 10°Durchmesser: 90 mmAblesegenauigkeit: 5‘ Rotationsgenauigkeit: 0.02°Exzentrizität: 0.04 Max. Belastung: 30NMax. Belastung bei vertikaler Montage: 1,0KgMaterial: Aluminium, eloxiertGewicht: 0,5KgFührung: KugellagerSchraube: Mikrometerarretierbar: ja

Rotationstisch mit FeinjustierungSpezifikationenGröße66 x 90 mm PlattformØ60 mm FührungKugellagerFeingewinde100 TPIRotationsbereichGrob: 360°Fein: 10°Auflösung1 arcminNonius-Skala0,1°Exentrizität±25 µmMaterialAluminumGewicht0.42 kg Belastbarkeit5 kg

SpezifikationenPlattformØ80 mm Grundplatte80 x 90 mmFührungKugellagerRotationsbereich grob360°Rotationsbereich fein±5°Antrieb100TPI (0,25 mm)Auflösung Nonius0,1°Exentrizität±25 µmBelastbarkeit5 kgMaterialAluminumGewicht0,56 kg

SpezifikationenPlattformØ80 mm Grundplatte80 x 90 mm FührungKugellagerRotationsbereich grob360°Rotationsbereich fein±5°Antrieb100TPI (0,25 mm)Auflösung Nonius0,1°Exentrizität±25 µmBelastbarkeit5 kgMaterialAluminumGewicht0.55 kg

SpezifikationenPlattformØ100 mm AperturØ50 mm Grundplatte100 x 120 mm FührungKugellagerRotationsbereich grob360°Rotationsbereich fein±5°Antrieb100TPI (0,25 mm)Auflösung Nonius0,1°Exentrizität±25 µmBelastbarkeit8 kgMaterialAluminumGewicht0.76 kg

RotationstischSpezifikationenPlattformØ = 76,2 mmAperturØ = 2'' (50.8 mm)Rotationsbereich360°AntriebGetriebeSkalierung1°Exzentrizität±25 µmGewicht0,3 kg

Rotationstisch für schwere LastenSpezifikationenPlattformdurchmesser300 mmLastbefestigungM6-GewindebohrungenAntriebPräzisions-SchneckenradantriebWinkelauflösung0,1°Belastbarkeit180 kgMaterialAluminium, schwarz eloxiertGewicht20 kgAuch in Edelstahl erhältlich (7T-SS-WRS-300)

RotationstischSpezifikationenPlattformdurchmesser75 mmDrehbereich360°, kontinuierlichLastbefestigungM6-GewindebohrungenAntriebPräzisions-SchneckenradantriebWinkelauflösung0,1°Belastbarkeit25 kgMaterialAluminium, schwarz eloxiertGewicht20 kgAuch in Edelstahl erhältlich (7T-SS-WRS-75)

[TAB:Artikelbeschreibung] Die Feineinstellung erfolgt mit einer Mikrometerschraube im Bereich von 15° mit einer Auflösung von einer Bogenminute. Nach lösen der Feststellschraube kann der Rotationstisch um 360° frei gedreht werden.[TAB:Technische Daten]- Drehbereich grob: 360° - Fein: 15°- Ablesegenauigkeit: 1°- Sensitivität: 0.5 arcmin- Wobble: 1 arcmin- Max. Belastung Horizontal: 1N / Vertikal 1N- Gewicht: 0,04kg[TAB:Downloads]

Mikro-RotationstischDie Feineinstellung erfolgt mit einer Mikrometerschraube im Bereich von 15° mit einer Auflösung von einer Bogenminute. Nach lösen der Feststellschraube kann der Rotationstisch um 360° frei gedreht werden.SpezifikationenAusführungMit Mikrometerschraube 9S35-5RotationsbereichGrob: 360° Fein: 15° Skalierung1°Sensitivität0,5 arcmin Wobble1 arcmin BelastbarkeitHorizontal 1 kg Vertikal  0,1 kg MaterialAluminium, schwarz eloxiertGewicht0,04 kg

Mikro Rotationsbereich mit schwarzer MikrometerschraubeSpezifikationenAntriebMikrometerschraube 9S35-5 BLRotationsbereichGrob: 360° Fein 15° Ablesegenauigkeit1°Sensitivität0,5 arcmin Wobble1 arcminBelastbarkeitHorizontal 1 kg Vertikal 0,1 kg Gewicht0,04 kg
