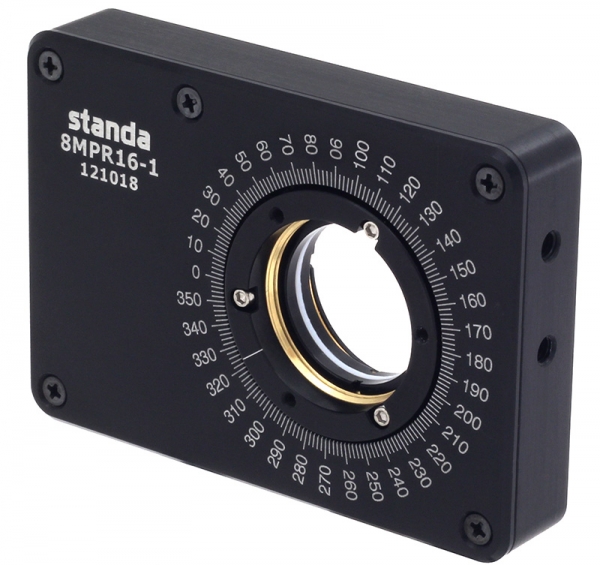

8MPR16-1 - Polarisationssystem motorisiert

758,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644616680
  • RoHS: RoHS konform
Beschreibung Downloads 4
Beschreibung
Motorisiertes Rotationssystem für Polarisatoren   Für Waveplates, Polarisatoren,... mehr
Menü schließen
Produktinformationen "8MPR16-1 - Polarisationssystem motorisiert"

Motorisiertes Rotationssystem für Polarisatoren



  • Für Waveplates, Polarisatoren, Glan Taylor Prismen usw.
  • Ultradünnes kompaktes Design
  • Für 1" (25,4 mm) -Optiken standardmäßig
  • Niedrige optische Achse
  • Hohe Stabilität und Genauigkeit
  • Cage-System-Kompatibilität
  • Adapter für andere optische Abmessungen verfügbar


Spezifikationen

Maße85x60x16 mm
Verfahrweg360°
OptikdurchmesserØ1" (25.4 mm)
Verfügbare Adapter

Ø0.5" (12.7 mm)

für Prismen:

10 x 10 mm
12 x 12 mm
14 x 14 mm
16 x 16 mm

Getriebeuntersetzung1 : 90
Auflösung Vollschritt0,75 arcmin (80 Schritte = 1°)
Genauigkeit Home-Position< 1arcmin
Exentrizität10µm
Geschwindigkeit4 U / min.
Belastbarkeit

Vertikal 1 kg

Horizontal 0,4 kg

MaterialAluminium, schwarz eloxiert
Gewicht0,25 kg
EndschalterHall Sensor (1 pcs.), Pushed is closed
ConnectorHDB15(M)
Anschlussleitung1,2 m
Montagewinkel2AB8MPR16
Baseplate3BP8MPR16


Motor

ModelAnschluss-SchemaSpannung,Phasenstrom,

Halte-

Moment,

Schritt-

Moment,

Phasen-

Widerstand,

Induktivität,GetriebeSchritte/Umdr.
VANmmNmOhmmH
F10/16-3bipolar30,180,003 -165,216:1320 (1.125°)



Vakuumkompatible Version bis 10-3 mbar auf  Nachfrage.



Empfohlener Controller: 8SMC5-USB



Passende Grundplatte:  3BP8MPR16
